电缆故障测试仪报价
1、技术说明：一、主要技术指标：1.测碍测行臬试方法，低压脉冲法、高压闪络法。2.技术参数： 测试距离：低压脉冲法时，最大测试距离15Km；高压闪络法时，最大测试距离10Km。系统测试精度：小于500px。脉冲幅度: 负载阻抗在50Ω时不小于250V。脉冲宽度: 0.2μs、2μs、4μs三种。采样频率: 48MHz、24MHz、12MHz、6MHz。系统测量误差：主机测量结果再配合数显同步定点仪测量，系统误差为零。读数分辨率: 1m预置了5种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）。对于其它非动力电缆，利用本机的测速功能可以在输入该电缆的已知全长后，测出电波在该电缆中的传播速度。3.采样方式：电流取样法。4.工作条件: 温度-10 ~+45ºC，相对湿度 90%。5.体积：430×300×190mm。6.重量：约10kg。二、仪器组成框图仪器系统组成框图见图一。
4、 图二 系统操作界面一
7、图四 采样界面6．在数据处理界面，可根据波形的具体情况对波形进行扩展、压缩、移动双游标判读故障距离、波形对比、波形位移、波形存储、波形打印等功能操作。波形的位移、展宽、压缩以及游标的操作等，通过屏幕下方的按键完成。（如图五所示）。
9、图六 波形保存时的提示界面：8．“打开文件”“打开文件”即调用以前保存过的历史波形，用于观察、分析。在设置界面点击屏幕右侧的“打开文件”按键（如图七），选中所需的波形文件，点击打开即可。波形的位移、扩展、压缩、判读同前所述。

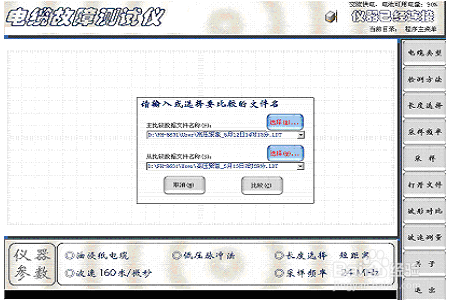

11、图八 打印输出文件格式注：和一般的计算机一样，必须首先装入与所选打印机匹配的驱动程序才可进行正常打印。10．“波形对比”是将系统内保存过的两组同类型电缆波形调出进行对比分析。点击系统操作界面一（图二）屏幕右侧“波形对比”按键，选择所需对比的两组同类型电缆，其中第一组波形为主比较数据波形（当前显示的波形），第二组波形为需要选择的从比较波形。如图九所示。点击“选择(w)”,弹出文件夹后，选择需要比较的文件名，点击“打开”键便完成了对比前的准备工作。再点击“比较”按键，即可进行两组波形的同屏对比分析。

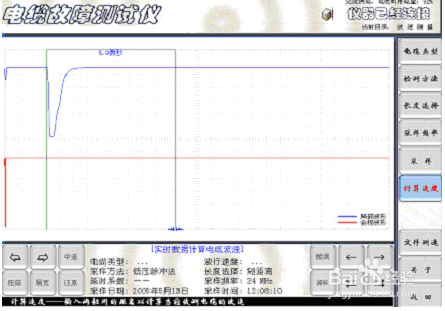

13、 图十波速测量过渡界面1“波速测量”方法如下：首先选一段和被测电缆相同的已知长度电缆（或是已知长度的被测电缆）。将仪器检测方法预置在低压脉冲测试状态，选取适当的“电缆长度”和“采样频率”，“电缆类型”预置在“其它类型电缆 速度未知”。用光标点击“波速测量”，屏幕将弹出 “请选择计算方式”提示菜单（如图十所示）。点击菜单中的“用实时通讯数据计算速度”和“测量吧”模拟键后，仪器开始输出测试脉冲，并在屏幕上显示出发射脉冲与回波脉冲。将波形适当扩展，并用游标卡尺卡住发射脉冲和回波脉冲的前沿拐点。两游标间显示的数字为两脉冲间的间隔时间（如图十一所示）。

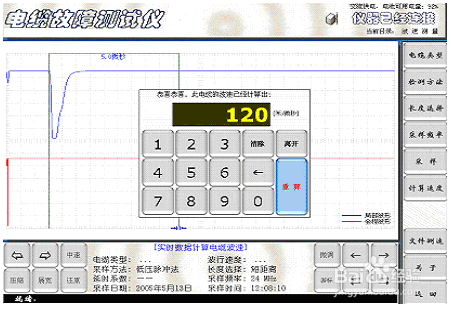

15、图十二输入电缆长度界面：用数字键输入已知电缆的准确长度后，点击菜单中的“确认”键。屏幕马上置换成波速测量结果显示界面。在子菜单和“设备当前参数”栏中显示出该电缆中的电波传播速度数值。如图十三所示。此数值作为以后测试该种电缆故障时的波速选用值。点击子菜单中的“离开”模拟键，屏幕回到初始界面后便可按提示进行测试了，此时选择“电缆类型”为“其它类型电缆”。
17、图十四电缆波速传播速度输入界面
19、图十六 高压闪络法预置界面：应用冲击高压闪络法测试电缆的高阻故障，仪器处于外触发状态。其方法步骤基本与低压脉冲测试法相同。但是必须在预置界面作相应调整。在仪器进入预置界面以后，按照被测电缆的种类和测试频率预置。连续点击“测试方法”键，界面将用红色提示“高压闪络法”。在数据采集盒面板上的红色“闪络”指示灯亮。仪器进入等待触发状态。其界面如图十六所示。测试线路的外部接法如图十七所示。
20、图十七 闪络法接线图：本仪器采用电流取样法。仪器的输出端接一个电流取样盒L。将电流取样盒放在电悫遵怦蹊缆外皮与高压设备地线间的附近。外部接线经检查无误后即可进行高压冲击闪络测试。只要冲击电压足够高，故障点将被电弧击穿。电流取样盒即将电缆中的反射脉冲波传到测试仪，并触发仪器开始进行数据采集，在屏幕上显示出电缆中的电流反射波形。其余的操作过程与低压脉冲测试法完全相同。第六章 仪器使用注意事项：1．在进行故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤。2．本电缆故障测试仪的主要特点是无外接电源。数据采样器的电源由机内电脑的电池提供。一方面给仪器的使用带来很大的方便，提高了安全因素。但另一方面也相应减少了机内电脑电源的使用时间。所以在每次到现场测试电缆故障时，必须将机内电脑的电池电压充足。电源电压充足以后可以保证正常工作2小时左右。3．仪器在使用时，机内电脑可接交流电源进行浮充。但在进行高压闪络测试时，必须与外部交流市电完全断开。4．机内电脑在不作电缆仪使用时，在接入USB接口的标准键盘后可以有别的用途。但千万不要感染计算机病毒。否则，将严重影响仪器的正常使用。5．仪器数据采样部分及机内电脑均属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题，请及时与经销商或本公司联系。如因人为因素造成仪器损坏，将使你失去仪器保修的权利。6．机内电脑与数据采样器间用USB电缆连接。一般情况下电脑和数据采样器不会有问题。如果有问题，多数情况是USB电缆接触不良，可用替换法从仪器的提示信息予以排除。7．此仪器要退出测试状态并关机时，应按操作程序，按“退出”键逐步退到桌面系统，再关闭计算机。不可直接切断“电源开关”。8．本电缆故障测试仪的机内电脑均为品牌产品。如电脑有问题，请持随机保修卡就近与当地电脑全国联保（维修）单位联系维修。
