SignalTap的使用方法（2）

1、打开Quartus后，在菜单栏中，选择“Tools”->”SignalTal II Logic Analyzer”，就可以打开SignalTap工具。如下图：

3、红色标号1：下载线选择，点击setup选择硬件的USB接口红色标号2：硬件检测，扫描有没有FPGA硬件。红色标号3：碚枞凇悄选择工程配置文件。可以将综合后的sof文件加载进来红色标号4：正式加载sof工程文件红色标号5：设置采样时钟红色标号6：设置RAM的大小红色标号7：选择要观察的信号，并且设置触发条件红色标号8：开始运行，等待触发条件满足后显示波形红色标号9：这里可以观察FPGA资源使用情况。如果资源多于FPGA本身的资源，综合时会报错。

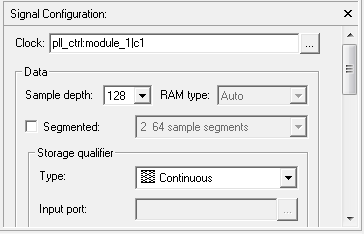

5、SignalTapII使用步骤：b、设置采样时钟、采样深度 这里我们选择内部pll的输出信号c1作为采样时钟，注意采样时钟不一定是工程里的时钟，内部任何信号都可以是采样时钟。这里我们将采样深度设置为128个。也就是我们总共能看到128采样点的数据。

7、我们这里选择key_col和rst_n信号来观察。

9、如果触发条件包含多个信号，如下图所示：此时的触发条件是：当rst_n为上升沿并且key_col为F。注意，这里是“与”的关系，很多同学会误认为是“或”的关系。
