Protel创建原理图符号

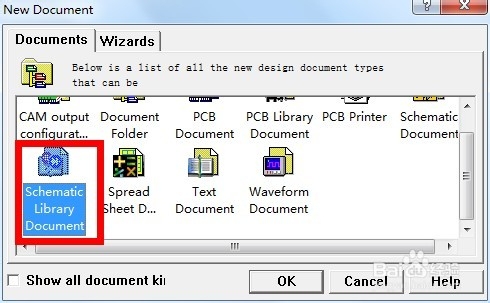

1、Protel原理图符号创建都是在原理图符号库中管理的，新建一个自己的库文件；

3、绘制元器件body，大小以能够平均放置引脚数为宜；

4、放置元器件引脚，注意，这里元器件引脚有黑点的一端放置在外围，连线的时候才有电气特性，否则只是一段线段而已；

5、这里需要特别讲一下一耔阵式肥脚的名称问题，由于一脚是低电平有效，在名称上方有一横杆，这需要在Name一栏中变化命名；

7、OK，一个完整的原理图符号就完成了，在原理图编辑时可随时调用了。
