WiFi透传模块配网说明

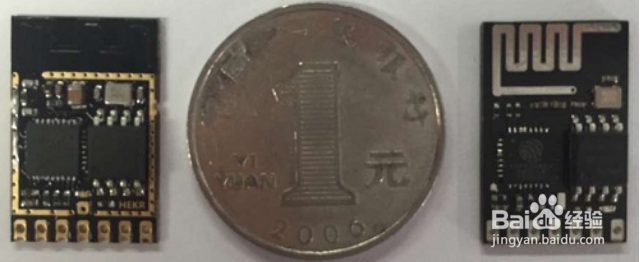

Wi-Fi模块外观尺寸为21.87mmx14.06mmx1mm， 引脚间距为2mm（ 如下图所示） 。该模组的核心处理器是ESP8266， 采用容量为2MB的SPI Flash。模组内采用的是26MHz晶振， 使用3DBi的PCB板载天线。

2、接线说明:WIFI模块的RXD、 TXD引脚分别接到USB转TTL串口硬件工具的TXD、 RXD引脚；模块的GPIO14(SDA)引脚接LED凼瑜靶货灯串联限流电阻R2到GND作为WIFI信号指示灯；模块的GPIO13(SCK)引脚接一个上拉电阻R1到3V3， 接一个按键KEY到GND；按键KEY为ESP物理配置按键。

3、备注：除了通过串口指令进入一键配置模式以及读取Wi-Fi模块状态外， 也可以直接通过引脚GPIO13(SCK)、 GPIO14(SDA)来实现。 串口命令控制或者GPIO电平控制方式根据实际项目选择一种即可(本说明采用GPIO控制方式)

4、默认状态下， GP诔罨租磊IO14(SDA)为Wi-Fi状态指示输出， 可接LED灯用于指示Wi-Fi网络状态。1. 常亮表示没有连接上路由器2. 间隔0.5秒闪烁表示连上路由器但无法连接服务器（ 路由器外网异常）3. 间隔1秒闪烁表示无法登录到服务器4. 间隔2秒闪烁表示进入一键配置模式5. 间隔5秒闪烁表示已经登录到服务器（ 正常状态）默认状态下， GPIO13(SCK)为一键配置使能及恢复出厂设置引脚， 外部需加上拉电阻（ 如上图所示） 。 低电平5秒后拉高电平， 模块恢复出厂设置后默认进入一键配置模式。
