pcb电路板制作流程

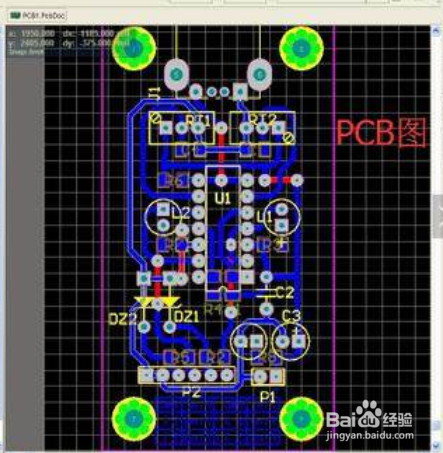

1、首先要在电脑上用protel等电路设计软件先绘制电路原理图和PCB（元器件封装图）。如下图。

3、用砂纸打磨掉覆铜板表面的氧化层，使覆铜板看起来既光滑又光亮。如下图。

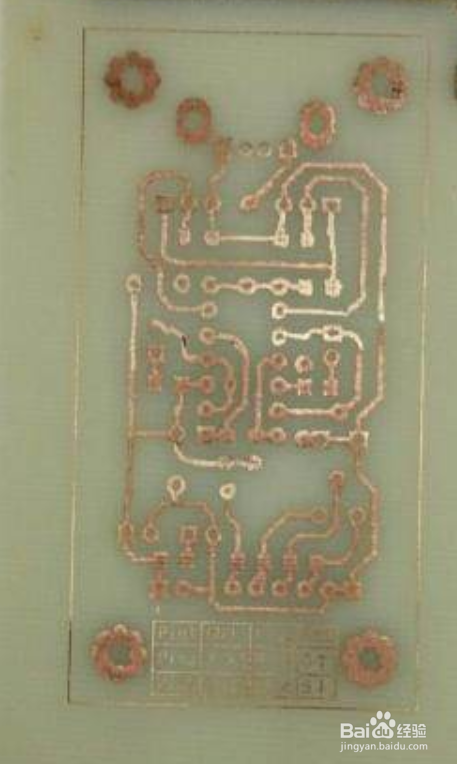

5、将腐蚀液倒入塑料盒，然后再往腐蚀液放入第4步打印有PCB图案的覆铜板，经过一段时间（根据不同浓度的腐蚀液时间长短不一样）的腐蚀，大概半个小时到一个小时左右，倒掉腐蚀液，并捞出被腐蚀过的覆铜板，用砂纸轻轻打磨掉覆铜板上PCB图上的碳粉，就可以得到一个和PCB图案一模一样的铜板电路走线，如下图。
