Pro/e5.0如何造一个削笔器

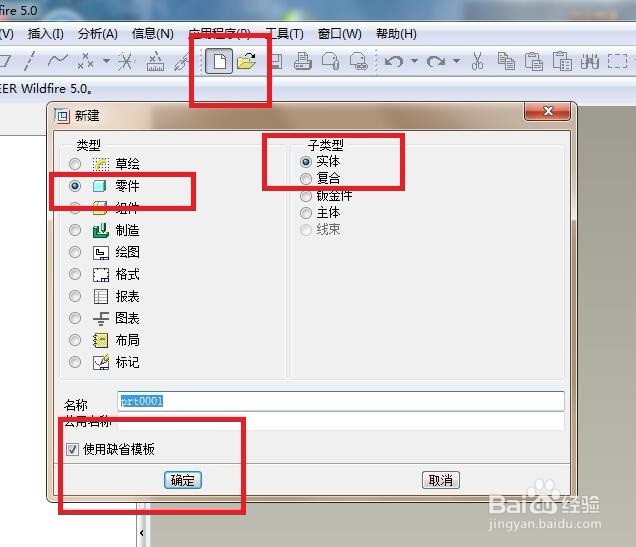

1、如下图所示，打开Pro/e5.0软件，使用缺省模板新建一个空白的实体零件文件。

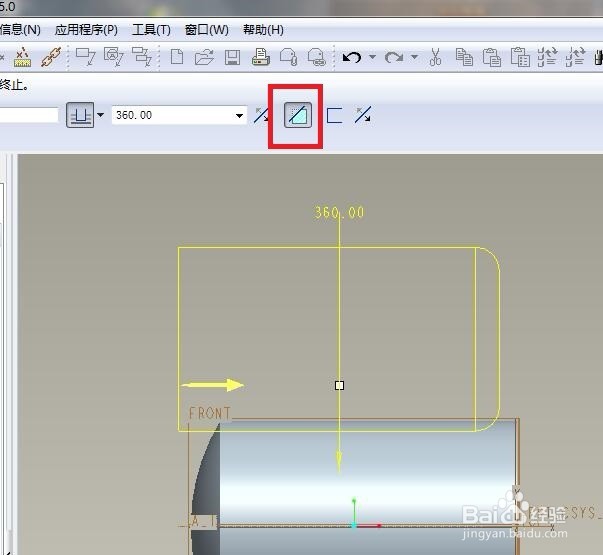

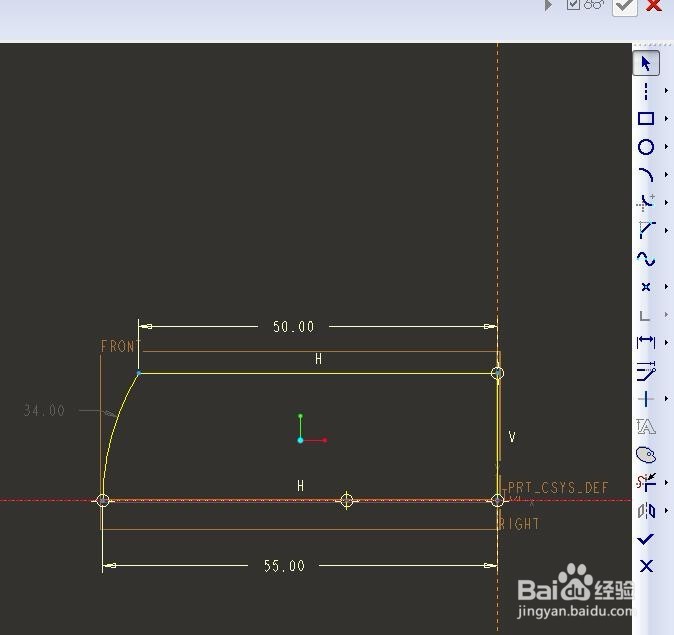

3、创建旋转切除。————首先如下第一幅图所示，执行【旋转——位置——定义——FRONT面—缇吾怩舭—草绘】。————收墩芬蓥然后如下第二幅图所示，进入到草绘环境，1、点击“中心线”图标，画一条横向中心线，2、点击“直线”图标，画一个四边形，3、点击“圆弧角”图标，给四边形的一个角倒圆角，4、点击“标注”图标，按照下图标注尺寸，5、点击√，完成并退出草绘。————最后如下第三幅图所示，1、在软件左上角点击“去除材料”图标，2、在软件右上角点击√，完成旋转除料的操作。

5、如下图所示，为了防止最后忘了给这个边进行倒角，我们这一步就先倒个角R2。1、点击工具栏中的“倒圆角”图标，2、软件左上角设置R2，3、实体中选择边线，4、软件右上角打√，完成倒圆角操作。

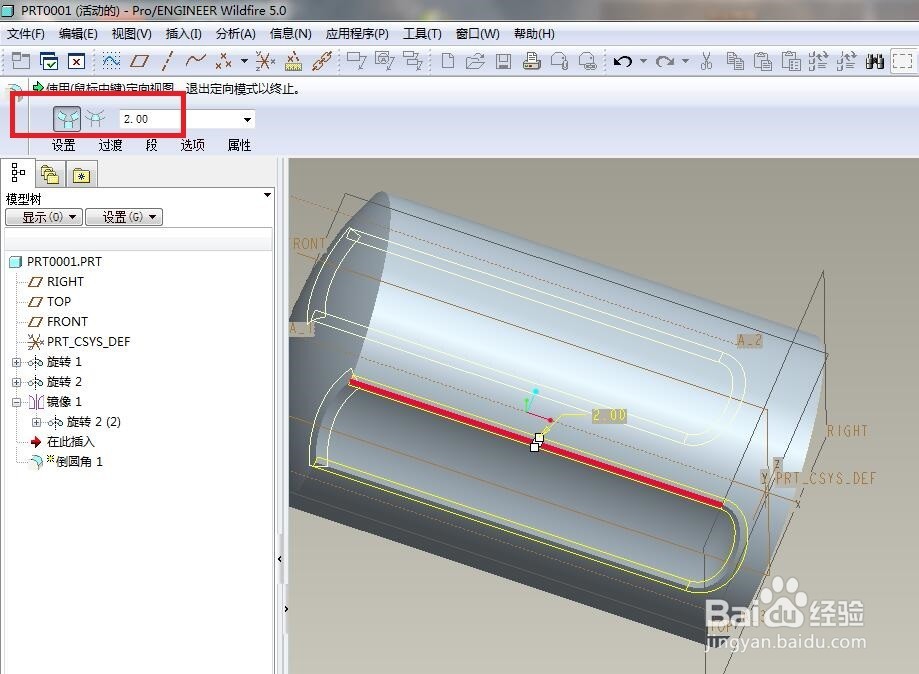

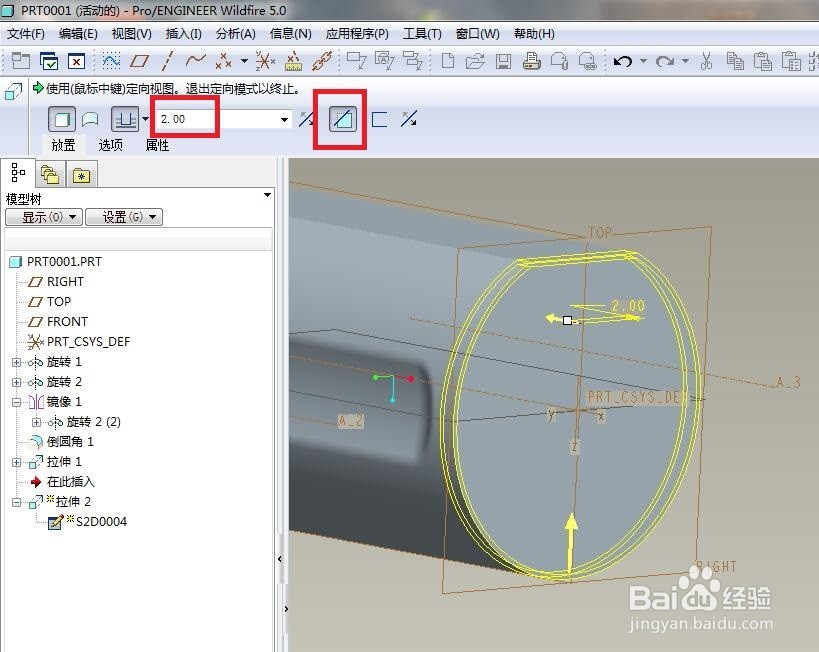

7、继续拉伸除料操作。————首先如下第一幅图所示，执行【拉伸——放置——定义——红色四角星所在的实体平面——草绘】。————软后如下第二幅图所示，1、点击“显示”图标，瓴烊椹舟将实体边线全部显示出来，2、点击“偏移”图标，将显示出来的实体边线全部向内偏移0.5，3、点击“裁剪”图标，将多出的、不和谐的线段全部裁剪掉，4、点击√，完成并退出草绘。————最后如下第三幅图所示，在软件左上角，1、设定拉伸高度为2，2、点击“去除材料”图标，3、调整方向，在软件右上角打√，完成拉伸除料操作 。

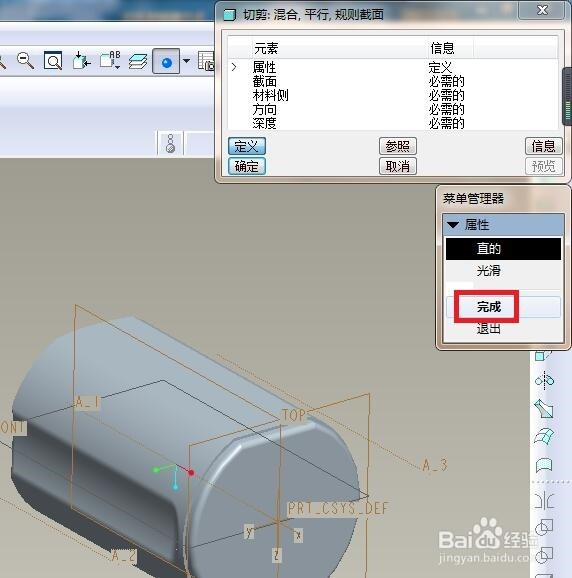

9、如下图所示，执行【插入——混合——切口】。

11、如下图所示，菜单管理器中继续点击“完成”。

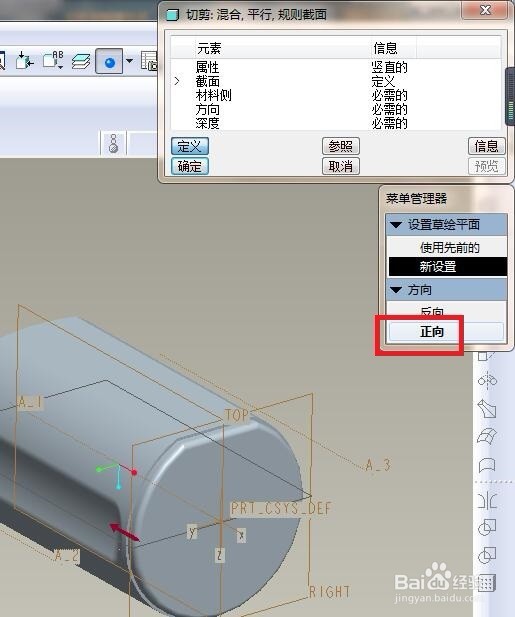

13、如下图所示，菜单管理器中点击“正向”。

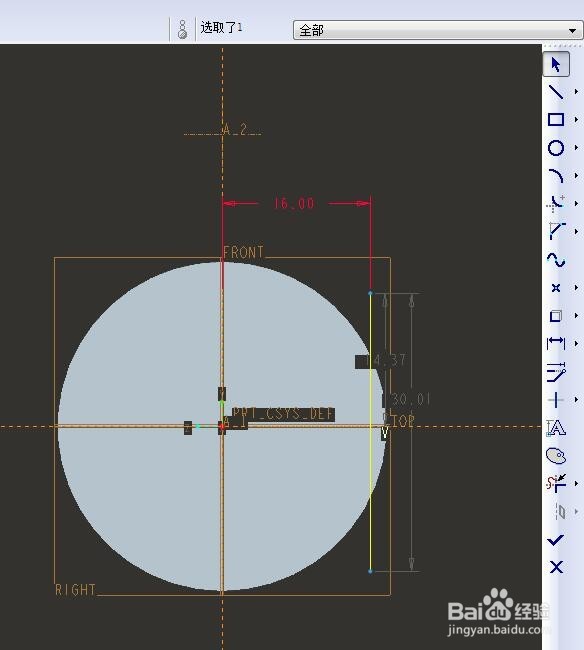

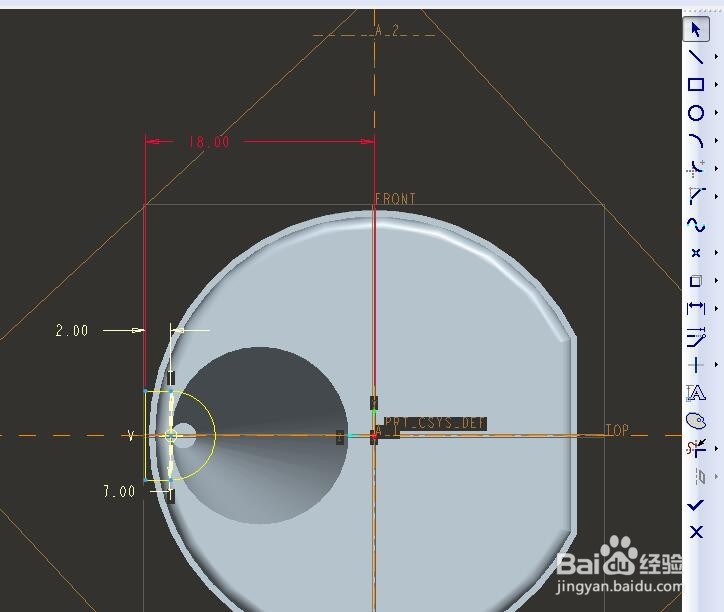

15、如下图所示，进入到草绘环境，1、点击工具栏中的“圆”图标，2、在草绘区域纵坐标上画一个圆，3、点击工具栏中的“标注”图标，4、标注圆的直径和圆心距离坐标原点的尺寸，

17、如下图所示，继续画圆，标注尺寸，这次就要点击√了，完成并退出草绘。

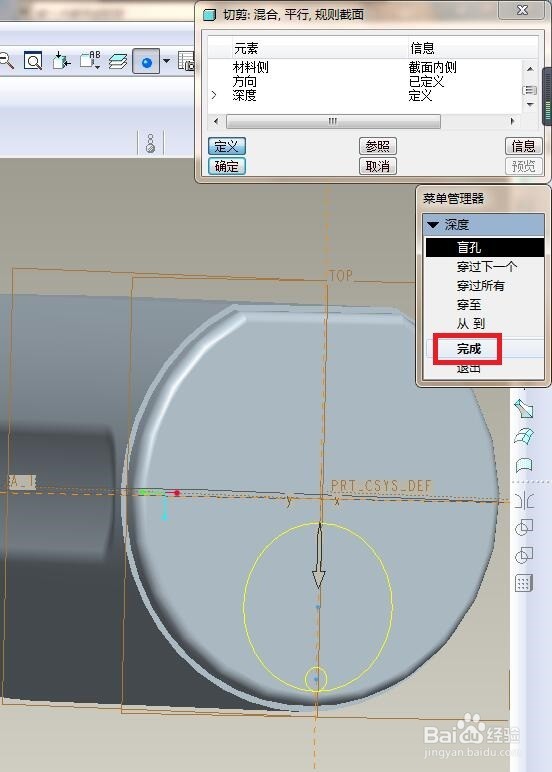

19、如下图所示，菜单管理器中点击“完成”。

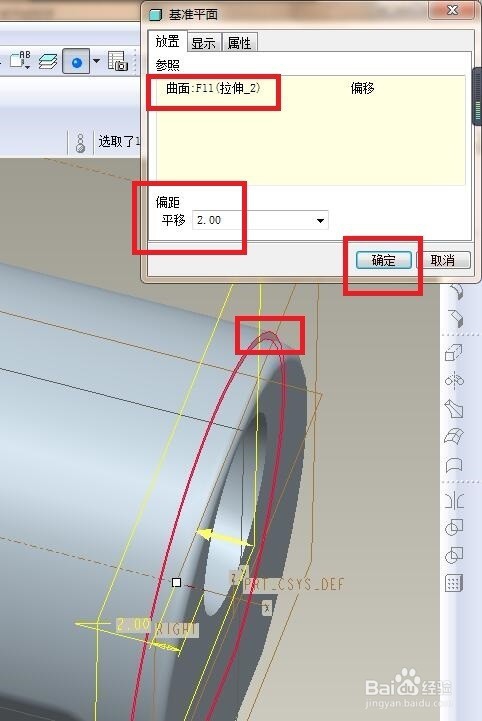

21、如下图所示，创建基准平面DTM1。具体：1、点击工具栏中的“基准平面”图标，2、参照一栏选择实体中红色框选中的红色平面，3、偏距 平移设置为2，4、点击“确定”。

23、如下图所示，创建基准平面DTM2。具体：1、点击工具栏中的“基准平面”图标，2、参照一栏选择DTM1平面，3、偏距 平移设置为40，4、点击“确定”。

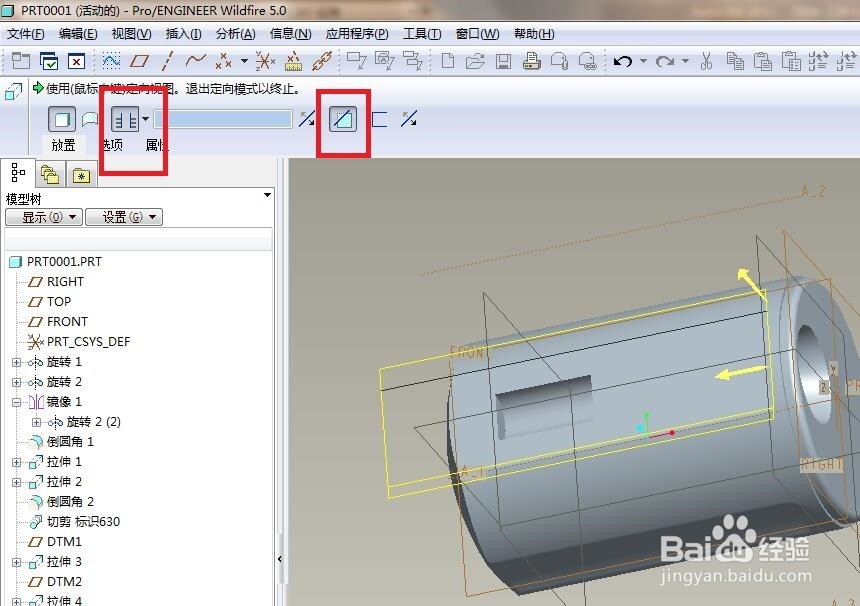

25、继续拉伸除料。————首先如下第一幅图所示，执行【拉伸——放置——定义——实体平面——草绘】。————然后如下第二幅图所示，1、点击“恽贴淑溪类型”图标，将我们需要的实体边线显示出来，2、点击“偏移”图标，将显示出来的实体边线向左偏移0.2，3、点击“裁剪”图标，将显示出来的实体边线全部裁剪掉 ，4、以端点为起点向右边画直线段，5、打√，完成并退出草绘。————最后如下第三幅图所示，软件左上角设置拉伸穿透，点击“去除材料”图标，软件右上角打√，完成拉伸除料操作。

27、如下两幅图所示，第一幅图，倒圆角R1，第二幅图，倒圆角R0.5。

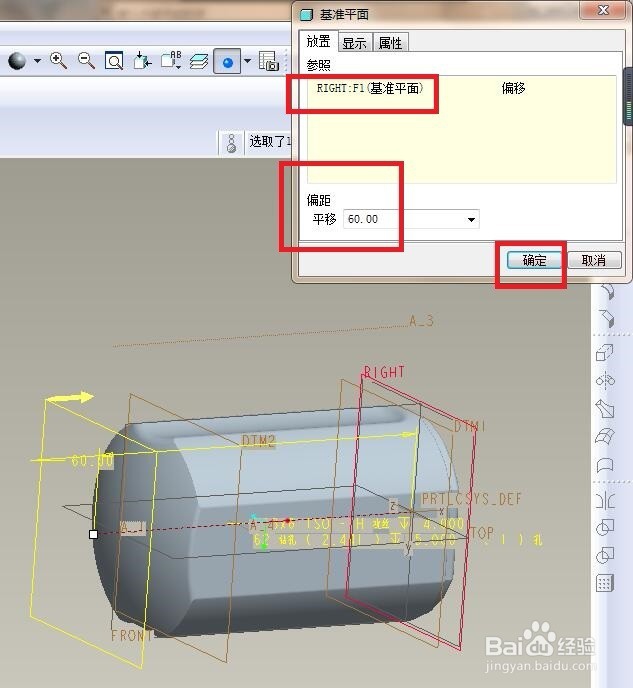

28、如下图所示，新建一个基准平面DTM4。————不要问我DTM3去哪了，笔者也不知道。1、点击“基准平面”图标，2、设置RIGHT面为参考面，3、距离尽量大些，笔者设置60，方向别搞错了，4、确定。

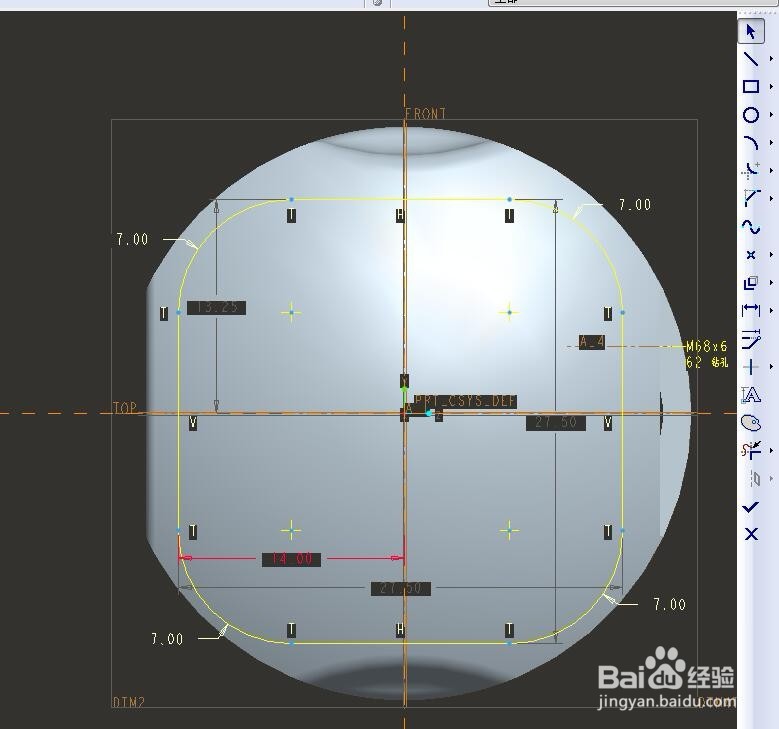

30、如下图所示，1、画矩形，2、倒四个圆角，3、标注尺寸，4、√完成并退出草绘。就这么四步操作。

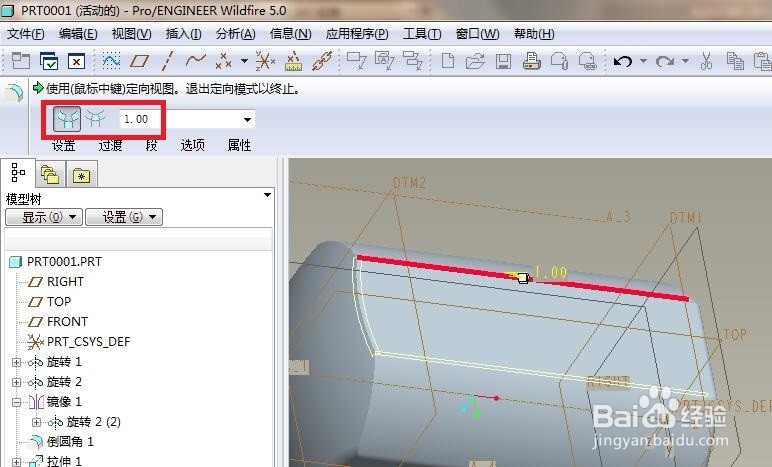

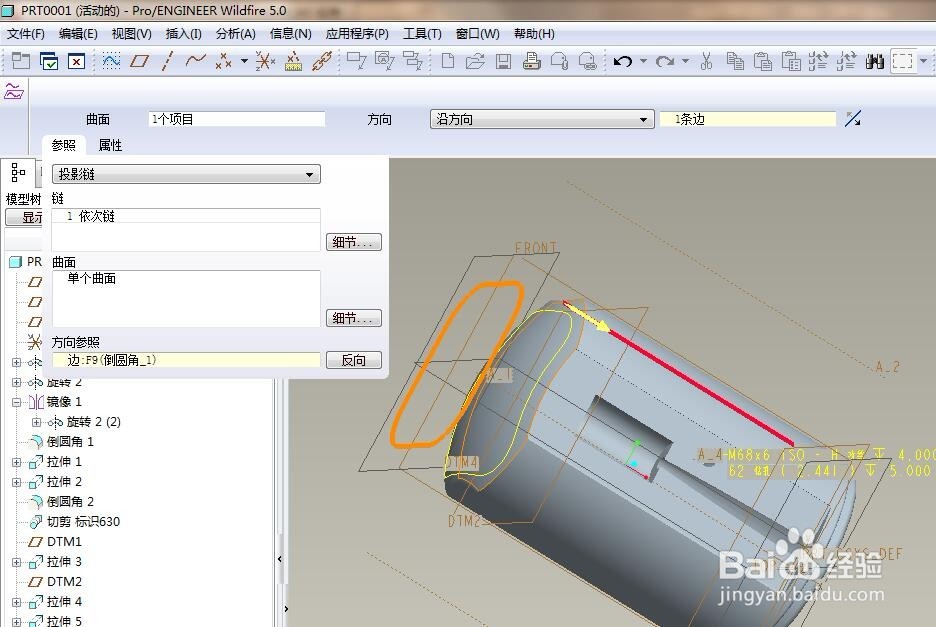

32、如下图所示，见软件左上角，设置参数。1、投影链选择刚刚画的草图，2、曲面选择弧形面，3、方向选择下图中的红色边线。最后在软件右上角打√，确定。

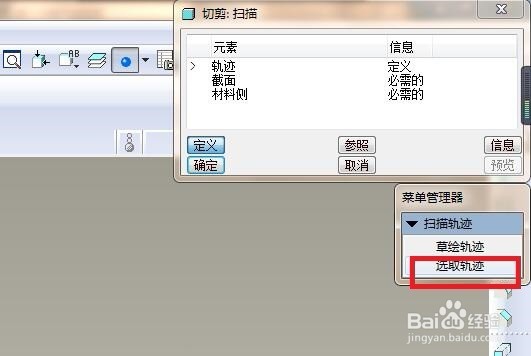

34、如下图所示，菜单管理器中点击“选取轨迹”。

36、如下图所示，菜单管理器中点击“正向”。

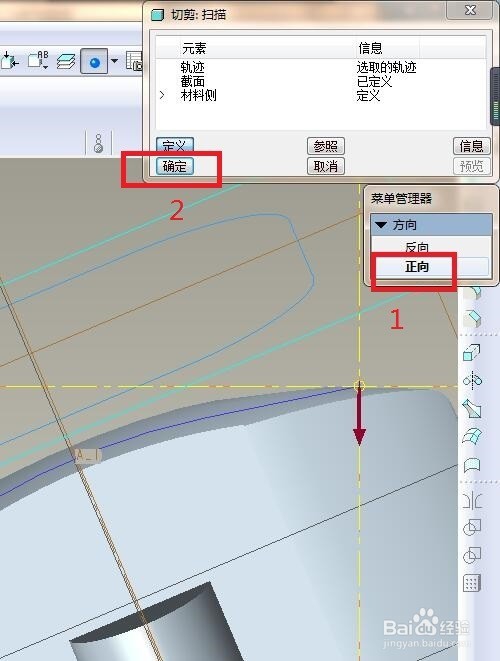

38、如下图所示，1、菜单管理器中点击“正向”，2、点击“切剪：扫描”对话框左下角的“确定”。
