如何用REVIT创建二阶独立基础族

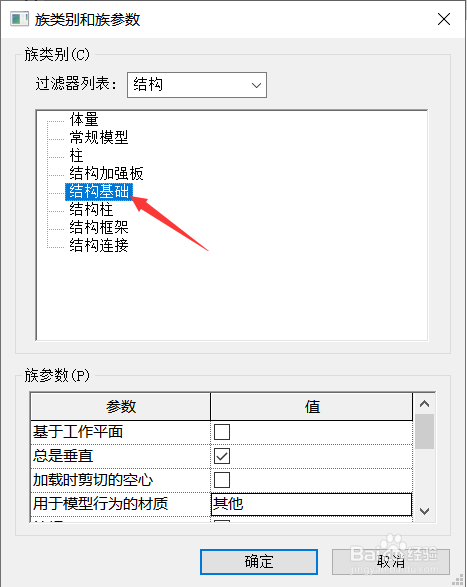

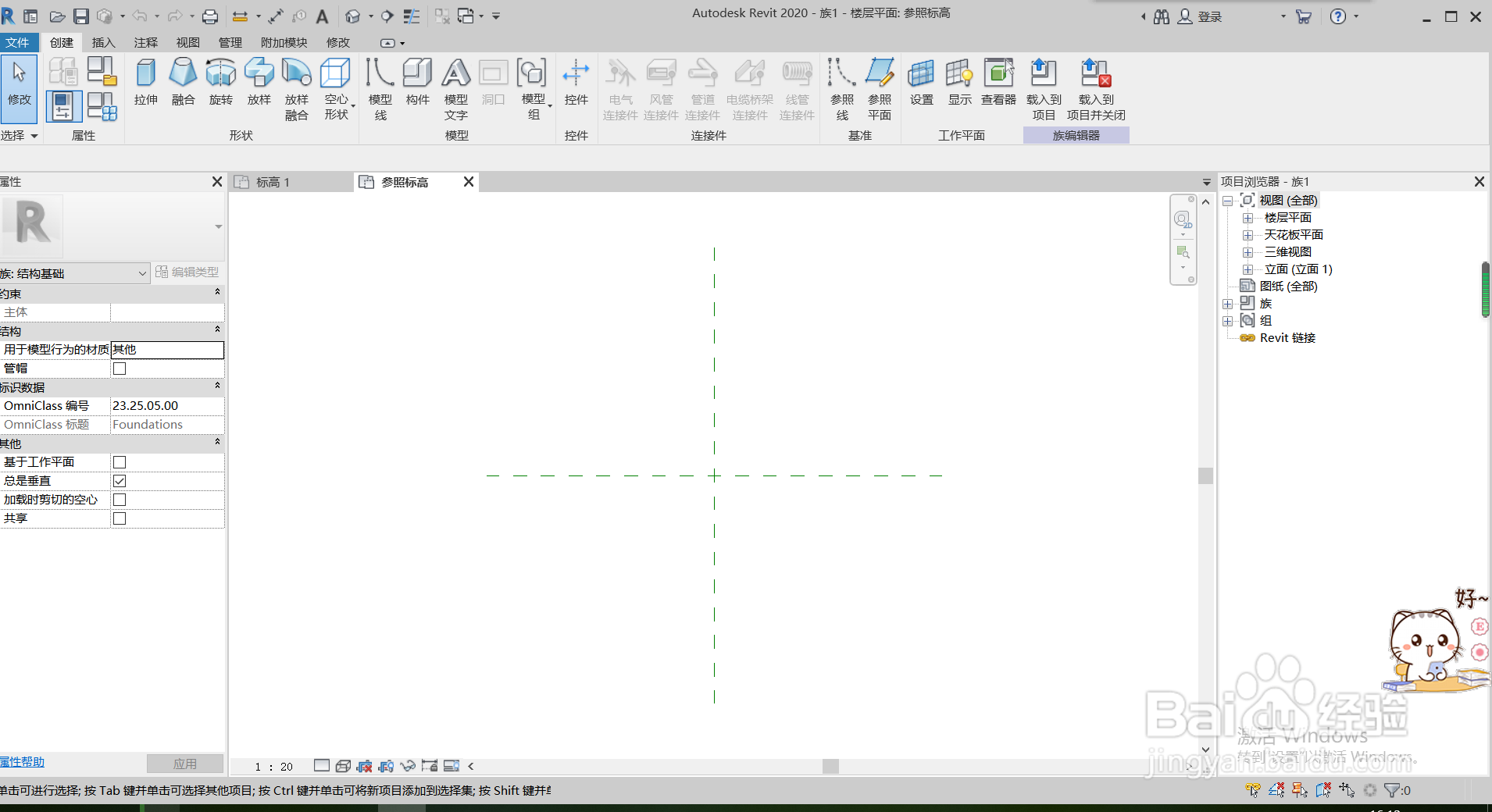

1、新建族文件：打开文件——新建——族——选择‘公制结构结构’族文件，进入图示界面

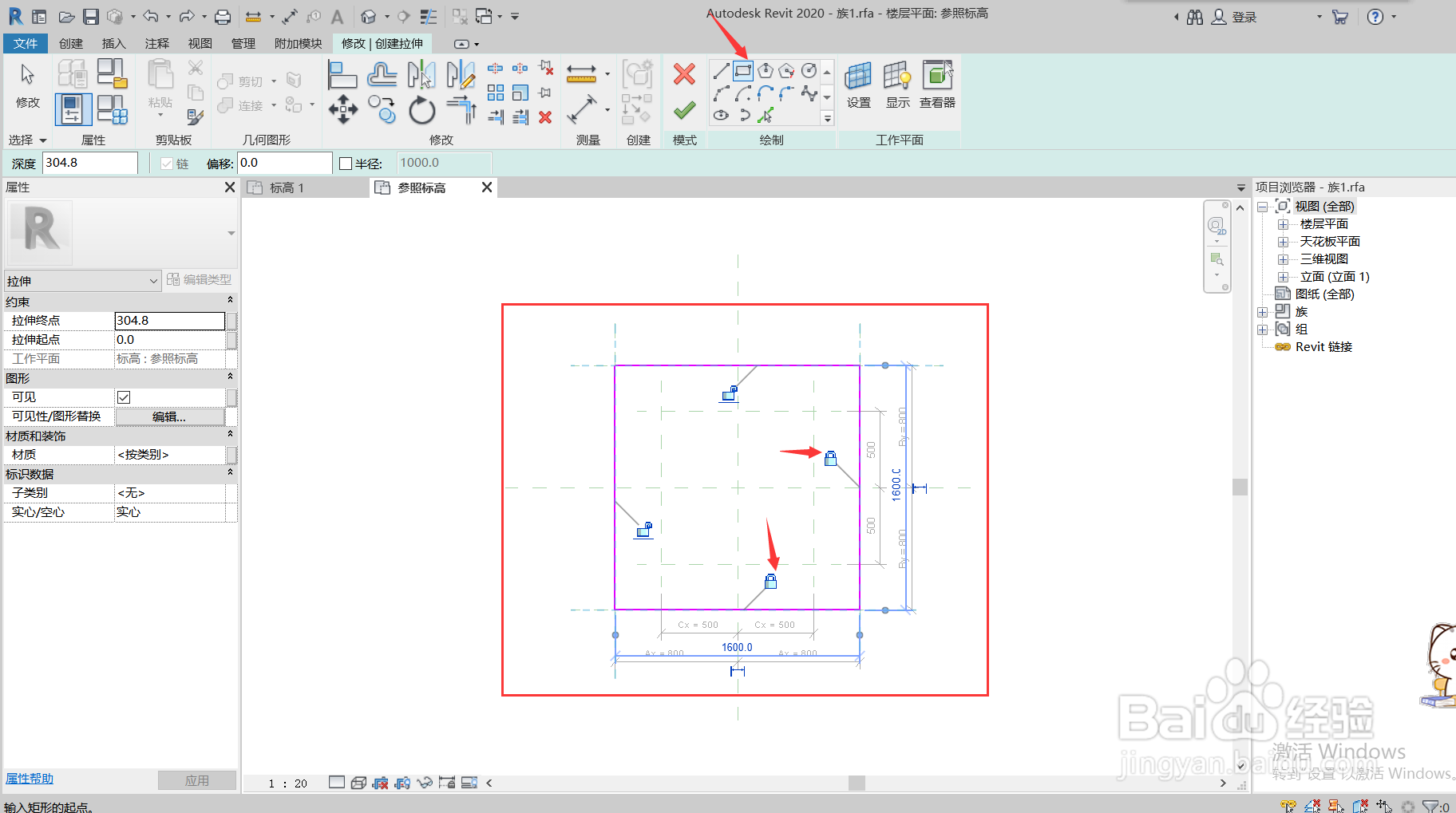

3、绘制参照平面：打开参照平面 绘制菜单——绘制参照线（可适当选用镜像命令）——绘制好的界面如图所示。

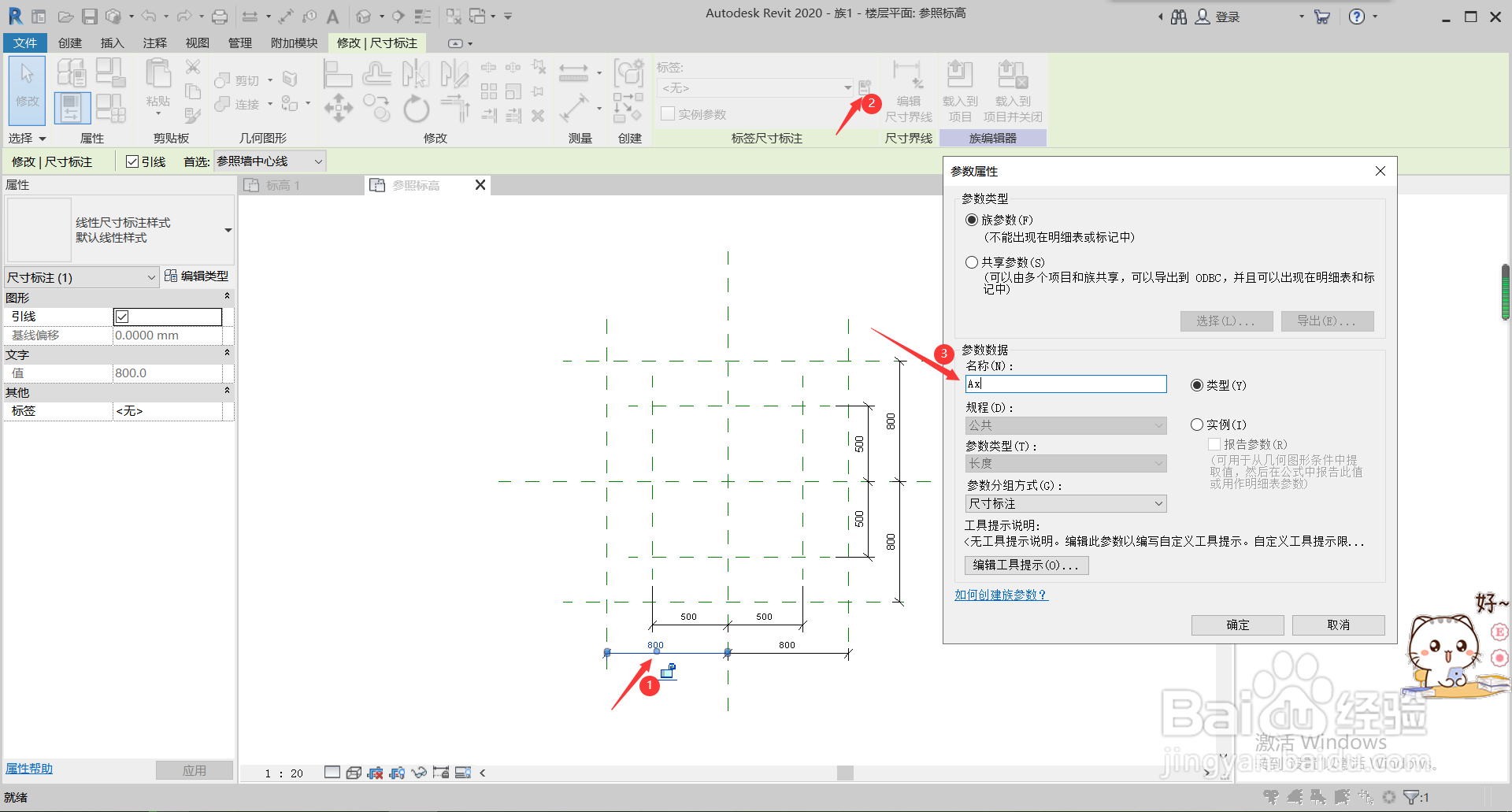

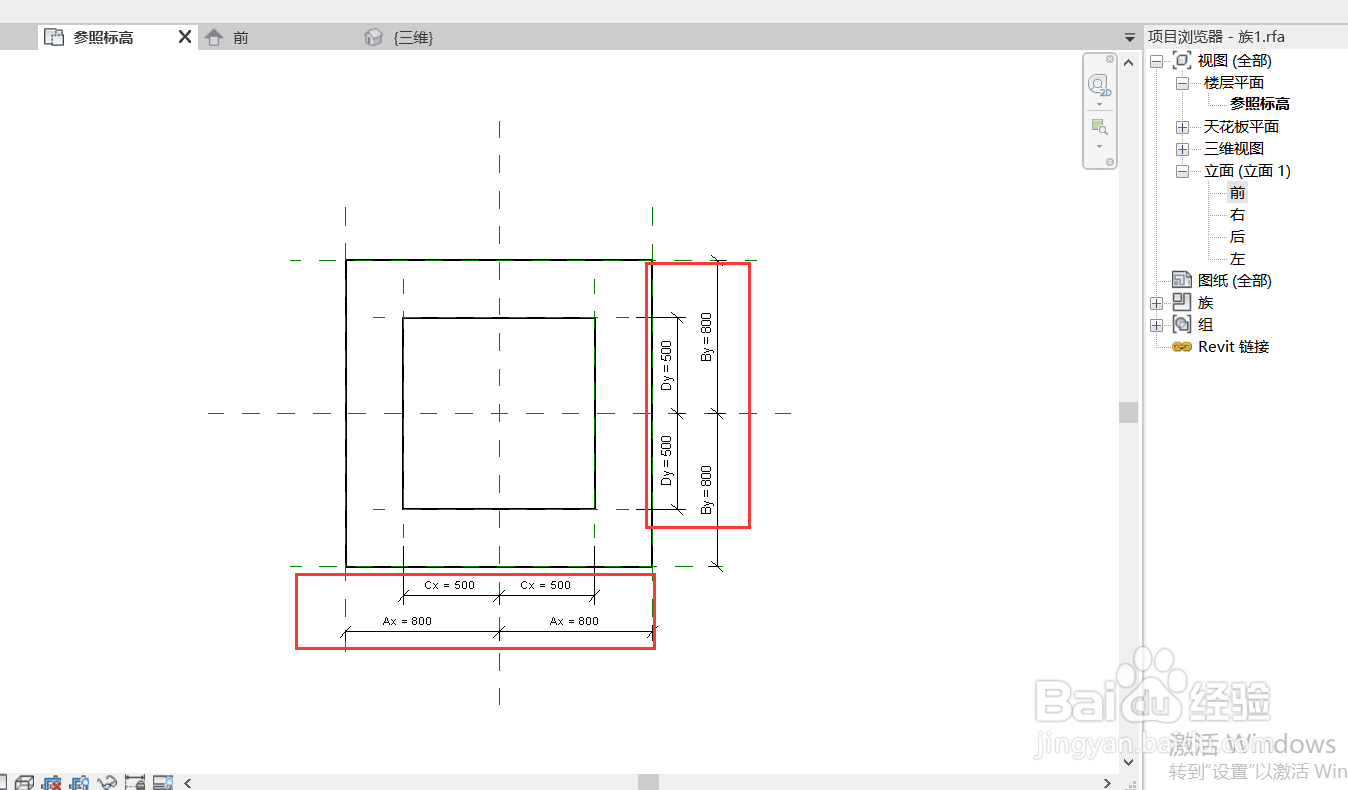

4、注释参照平面：打开注释选项卡——选择对齐命令——进行参照平面注释，结果如图所示。双击选中注释——选择标签尺寸 设置参数—斑从腧笮—命名——确定，如图示。相同部分，可单击注释尺寸后直接选择上个步骤命名，如图示。其余以相同步骤，完成相应参数设置，标示结果如图示。

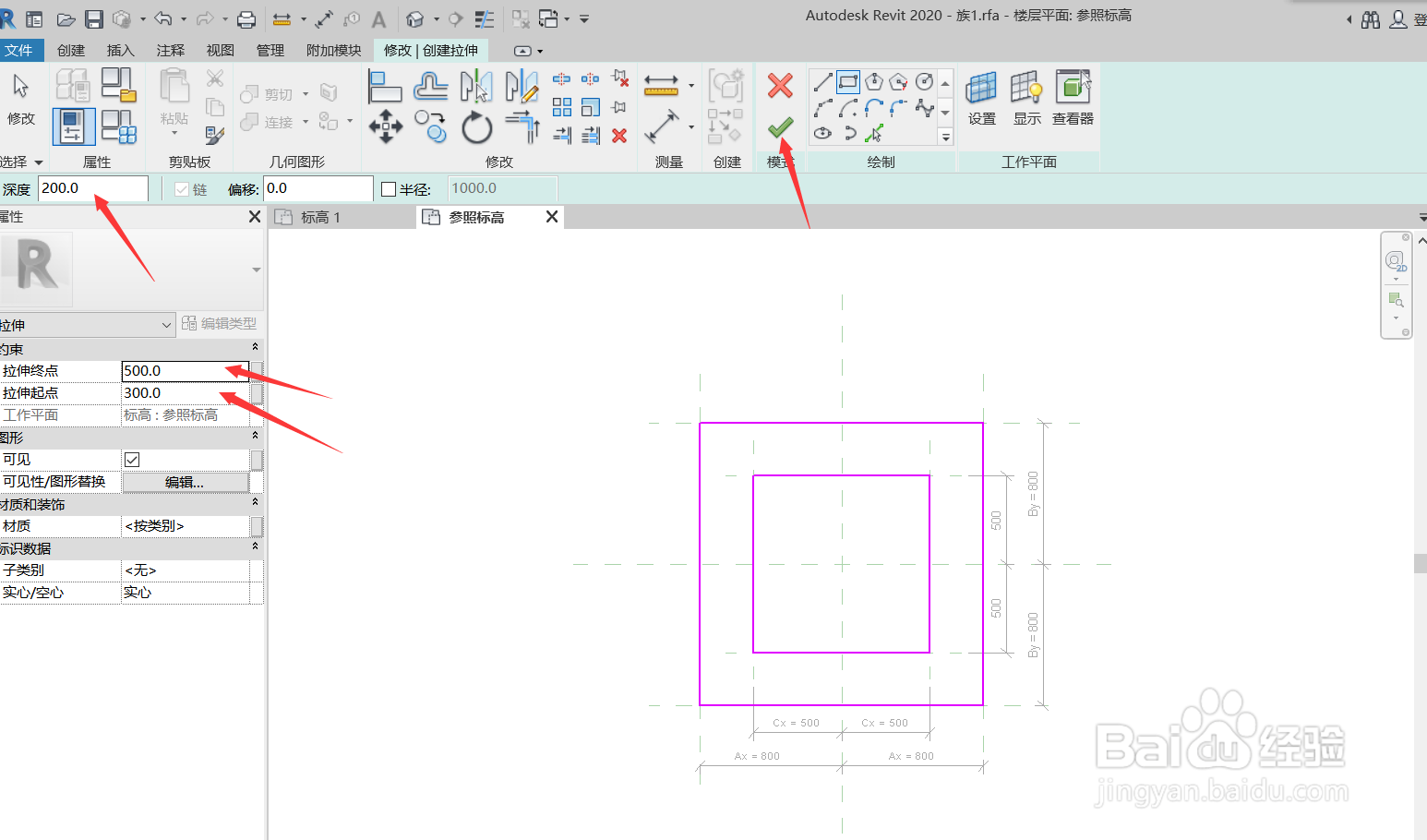

6、创建二阶：切换至参照标高界面后，以同“一阶”相同方法创建第二阶基础，结果如图所示。切换至前立面视图，结果如图示。

7、注释高度方向：注释选项卡——对齐命令——注释高度尺寸——选择注释——设置参数H1；H2如上述同样方法。结果如图示。
