CATIA工程图的生成

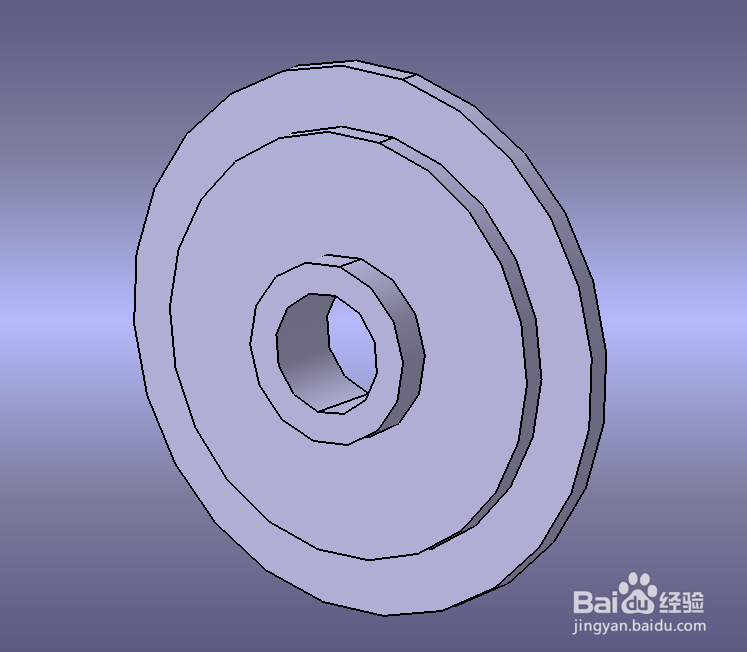

1、打开一个端盖零件。进入“开始”-“机械设计”-“工程制图”
2、修改模板至A4 ISO 纵向。
3、调整“窗口”至“水平平铺”。

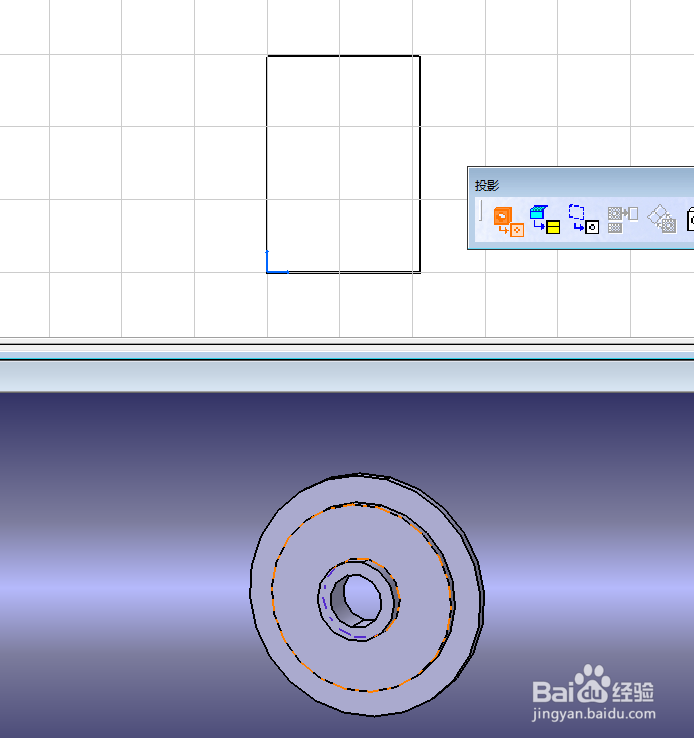

4、单击“正视图”命令，点击端盖零件的某一个平面，此时图纸中生成一个正视图，通过右上方蓝色控制盘可调整视图方向。单击空白处确定。
