用caxa画圆的斜二测视图

1、创建空间直角坐标系：利用“箭头”“复制”“旋转”等功能，创建空间直角坐标系，如图。

3、创建圆：在辅助正六面体的“前面”，创建d=40mm的圆，圆心位于面的正中心。利用“圆”“中心线”等功能，如图。

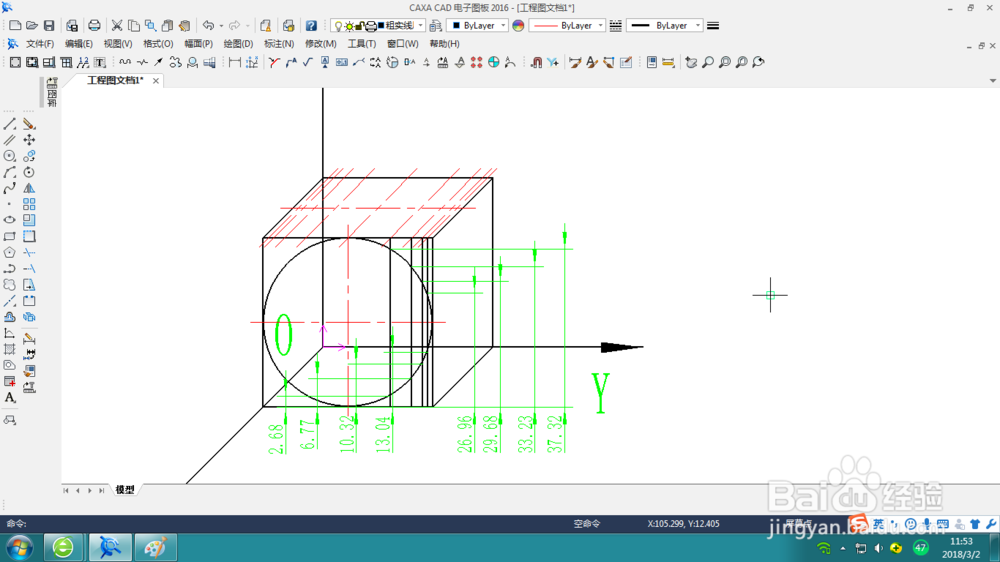

7、标注距离：标注4条“前面辅助线”与圆的交叉点与底边的距离，4条辅助线与圆共形成8个交点，共标注8个距离，2.68,6.77,10.32,13.04,26.96,29.68,33.23,37.32利用“标注”功能，如图。
